Аппарат для испытания изоляции проводов и кабелей связи, низковольтных силовых кабелей и обнаружения мест повреждения

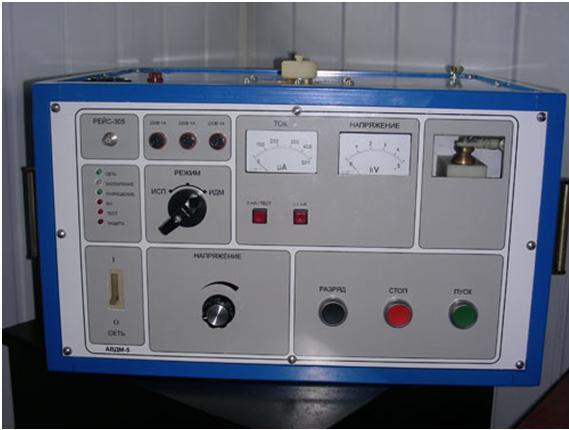

Аппарат высоковольтный АВДМ-5 предназначен для проведения испытаний изоляции проводов и кабелей связи, а также низковольтных силовых кабелей повышенным выпрямленным напряжением и определения расстояния до места повреждения импульсно-дуговым методом с применением рефлектометра «РЕЙС-305».

УСЛОВИЯ ЭКСПЛУАТАЦИИ

температура окружающей среды:                    от минус 30º С до плюс 40º С,

относительная влажность:                             до 80% при температуре плюс 25º С,

атмосферное давление:                                         530-800 мм рт. ст.



Технические характеристики



Напряжение питания частотой 50 Гц, В                           220+-22

Максимальная потребляемая мощность, кВА,                          0,8

Максимальное выходное выпрямленное напряжение, кВ,                    4,5

Максимальный выходной ток в режиме "ИСПЫТАНИЕ", мА,                    47+-3

Максимальная запасаемая энергия разряда в режиме "ИДМ", Дж                625

Относительная погрешность измерения выходного напряжения, %, не более            3

Относительная погрешность измерения выходного тока, %, не более               3

Диапазон измерения расстояния до места повреждения методом дугового разряда, м    40-30000

Относительная погрешность измерения расстояния до места повреждения, %, не более      0,2

Габаритные размеры, мм, не более:                          520 х 500 х 350

Масса, кг., не более                                     39



Комплект поставки

аппарат АВДМ-5

-

1 шт.

кабель питания с разъемом

-

1 шт.

кабель соединительный высоковольтный

-

1 шт.

провод заземления

-

1 шт.

паспорт

-

1 шт.
