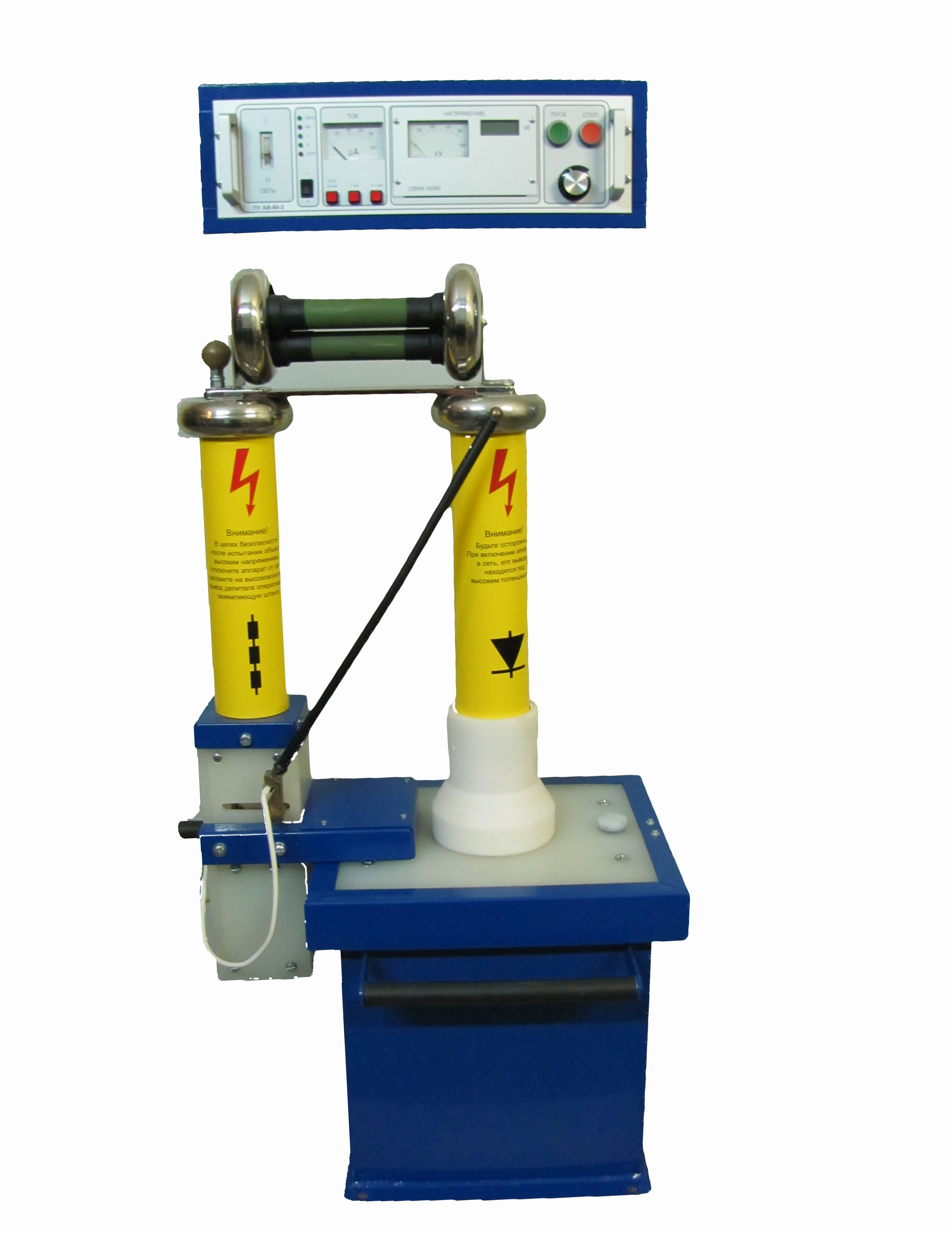

Аппарат высоковольтный АВ-60-3



Назначение

Аппарат высоковольтный АВ-60-3 (далее по тексту - аппарат) предназначен для:

  • проведения испытаний изоляции электротехнического оборудования повышенным выпрямленным или переменным напряжением;
  • в случае необходимости, проведения предварительного «прожигания» поврежденной изоляции - то есть понижения сопротивления изоляции в месте повреждения до значения, достаточного для работы ударных генераторов или аппаратов прожига;
  • имеет встроенную цифровую сертифицированную систему измерения высокого напряжения.

Номер в Госреестре 70486-18  срок действия до 26 февраля 2023 года

УСЛОВИЯ ПРИМЕНЕНИЯ

Аппарат может эксплуатироваться в не отапливаемых помещениях или под навесом при следующих условиях:

температура окружающей среды от минус 30оС до плюс 40оС;

относительная влажность до 80% при температуре плюс 25оС;

атмосферное давление 530 ÷ 800 мм рт. ст.



Технические характеристики


Напряжение питания частотой 50Гц, В

220±22

Максимальная потребляемая мощность, кВА

3,0

Максимальное выходное переменное напряжение, кВ

Максимальный ток, мА

50

80

Максимальное выходное выпрямленное напряжение, кВ

Максимальный ток, мА

60

80

Относительная погрешность измерения выходного напряжения, %, не более

3

Относительная погрешность измерения выходного тока, %, не более

3

Габаритные размеры, мм, не более:

блока управления БУ АВ-60-3

блока высоковольтного БВ АВ-60-3


520х180х530

435х930х510

Масса, кг, не более

блока управления БУ АВ-60-3

блока высоковольтного БВ АВ-60-3


25

76



Комплект поставки

№ п/п

Наименование

      Кол-во

1

  Блок управления БУ АВ-60-3

       1

2

  Блок высоковольтный БВ АВ-60-3

       1

3

  Кабель питания 5м

       1

4

  Кабель соединительный низковольтный 5м

       1

5

  Провод заземления 5м

       2

6

  Кабель ВЧ 5 м

       1

      7         Паспорт                                                                                                   1

НЕТ В НАЛИЧИИ.

Стоимость, срок изготовления и поставки АВ-60-3 Вы можете узнать отправив запрос на электронный адрес нашего предприятия svt97@mail.ru

или заполнив форму ниже:
