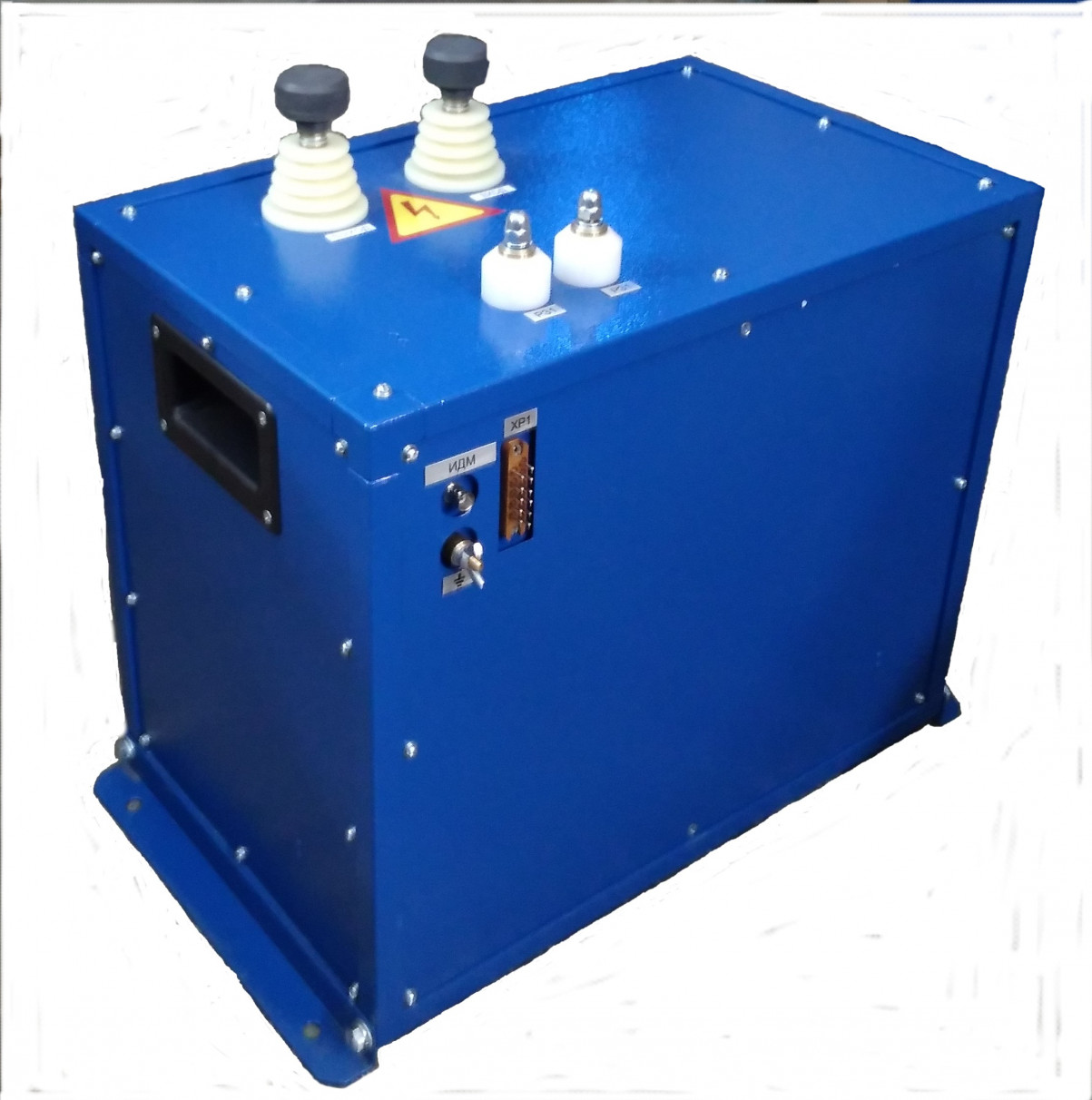

Адаптер импульсно-дугового разряда ИДМ-20М


  • Блок ИДМ-20М (далее по тексту – блок) в комплекте с ударным генератором ГИ-20-2 и рефлектометром «РЕЙС-305» предназначен для осуществления рефлектометрического и импульсно-дугового методов измерения расстояния до места повреждения силовых кабелей. Самостоятельного применения блок не имеет.
  • Блок может работать с другим ударным генератором или другим рефлектометром при соответствующей стыковке по входным и выходным сигналам и командам управления.
  • Блок может эксплуатироваться в закрытых не отапливаемых помещениях или под навесом при отсутствии конденсации влаги при следующих  условиях:
  • - температура окружающей среды от –40ОС до +40ОС;
  • - относительная влажность до 80% при +25°С.
  • - атмосферное давление 530¸800 мм рт. ст.


Технические характеристики


Напряжение питания частотой 50Гц, В
220±22
Максимальная потребляемая мощность, кВА
не более 0,2
Максимальная амплитуда входных импульсов, кВ
не более 20
Максимальная амплитуда выходного сигнала, В
не более 30
Переключение режимов работы
с БУ ГИ-20-2
Время непрерывной работы, ч
0.5
Габаритные размеры, мм
550 х 320 х 480
Масса, кг
24


Комплект поставки

Наименование

Кол.

1

Блок ИДМ-20М

1

2

Кабель соединительный

1

3

Этикетка

1


В НАЛИЧИИ.

Стоимость, срок изготовления и поставки ИДМ-20М Вы можете узнать отправив запрос на электронный адрес нашего предприятия svt97@mail.ru

или заполнив форму ниже:
