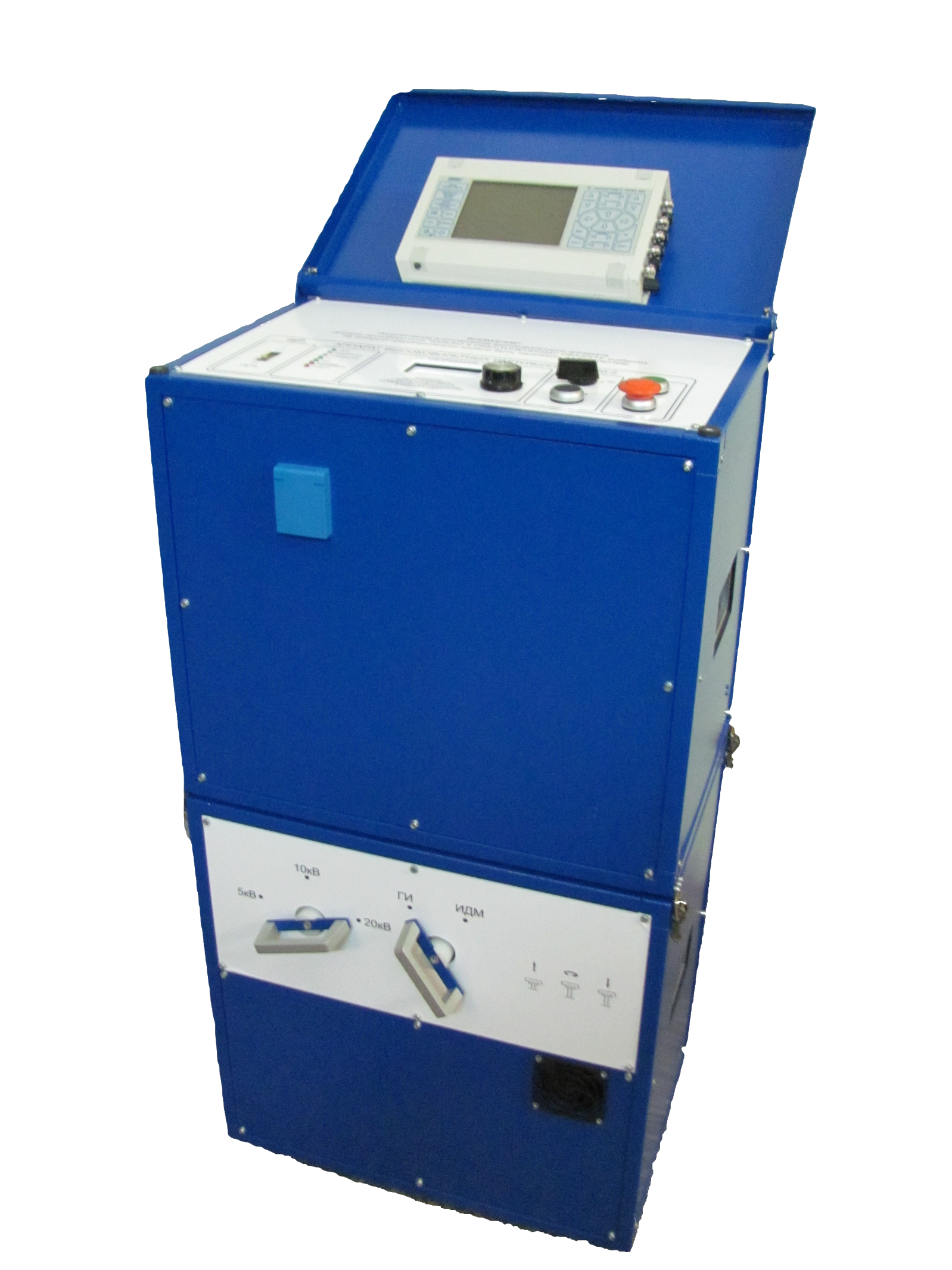

АВИ-20-2. Переносной аппарат высыковольтных импульсов

Назначение

  • Измерения расстояния до места повреждения импульсным и импульсно-дуговым методами с помощью рефлектометра «РЕЙС-305»;
  • Измерения расстояния до места повреждения волновым методом с помощью рефлектометра «РЕЙС-305» и узла связи по току УТ (приобретается отдельно);
  • Генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа;

Аппарат не является испытательным оборудованием и не подлежит аттестации согласно ГОСТ Р 8.568-97.

Аппарат не является средством измерения, в поверке не нуждается.

Все оборудование производимое нашем предприятием калибруется с применением ЭТАЛОННОЙ ИЗМЕРИТЕЛЬНОЙ СИСТЕМЫ ИС-100э в составе эталонного делителя напряжения ДН-100э (регистрационный номер в Госреестре №54883-13) и измерителя постоянных и переменных напряжений ИПН-2э (регистрационный номер в Госреестре №26301-14).


Срок поверки ИС-100э до 16 июня 2021 года.


Технические характеристики

Напряжение питания 220В/50Гц
Максимальная потребляемая мощность 3кВА
Диапазоны регулировки выходного напряжения 0...5кВ
0...10кВ
0...20кВ
Максимальная запасаемая энергия >=2000Дж
Период следования импульсов в автоматическом режиме 3сек и 6сек
Масса и габаритные размеры блока управления БУ АВИ-20-2

60кг
550 х 500 х 550 (мм)
Масса и габаритные размеры блока высоковольтного БВ АВИ-20-2

50кг
550 х 500 х 540 (мм)

Габаритные размеры в рабочем положении       550 х 500 х 1030 (мм)


Комплект поставки





 Наименование

 Количество

Блок управления БУ АВИ-20-2

    1

Блок высоковольтный БВ АВИ-20-2

    1

Кабель питания

    1

Кабель соединительный межблочный  

    1

Провод заземления 

    1

Кабель соединительный высоковольтный

  6 метров

Струбцины

    3

Панель защитная

    1 

Паспорт

    1

Рефлектометр «РЕЙС-305 

  при заказе

Узел связи по току УТ

  при заказе

Приемник акустический ПП-500К с датчиком АД-500

  при заказе

Комплект тележек 2 штуки

  При заказе





В НАЛИЧИИ.

Стоимость, срок изготовления и поставки АВИ-20-2 Вы можете узнать отправив запрос на электронный адрес нашего предприятия svt97@mail.ru

или заполнив форму ниже:
