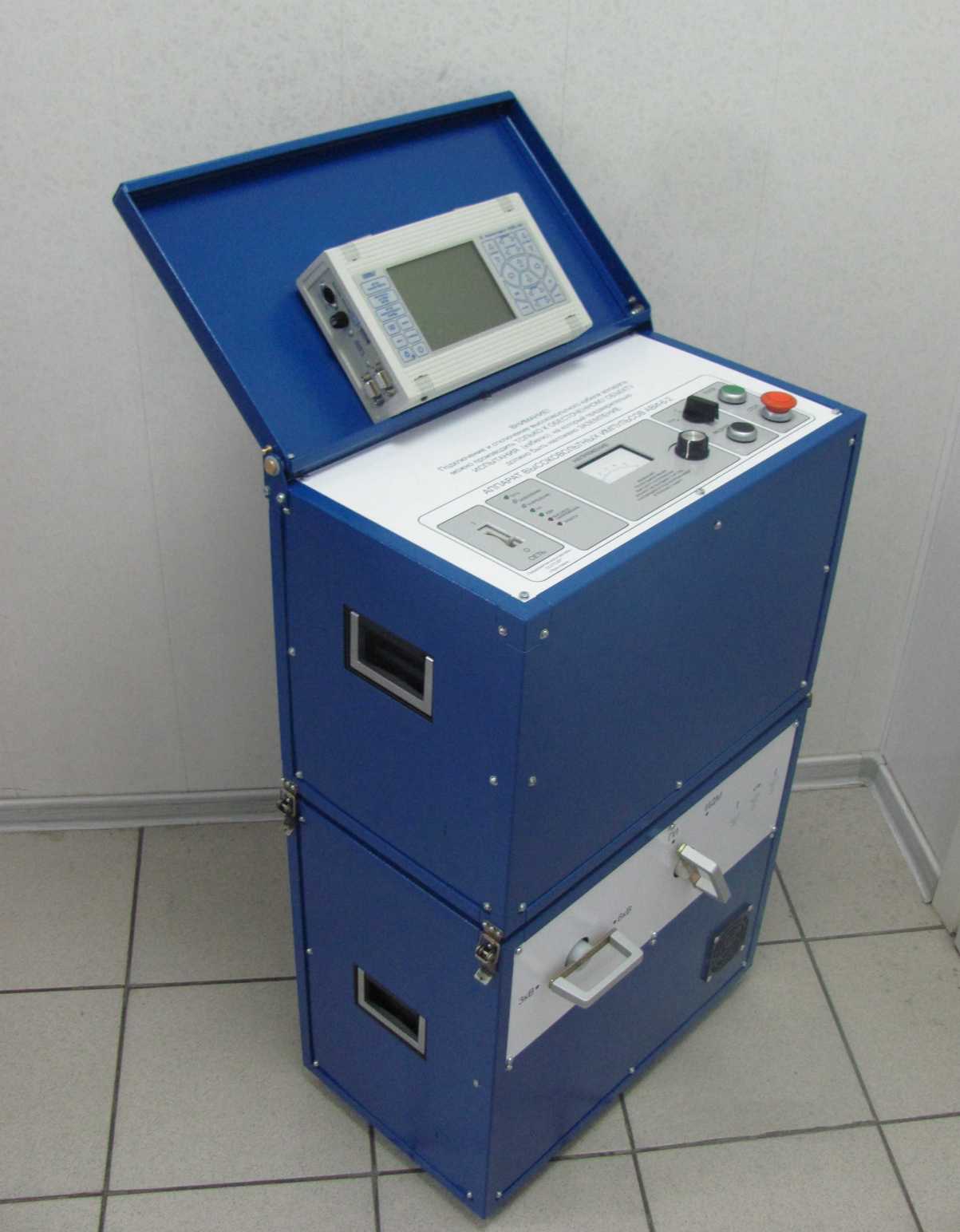

АВИ-6-2. Переносной аппарат высыковольтных импульсов

Назначение

  • Измерения расстояния до места повреждения импульсным и импульсно-дуговым методами с помощью рефлектометра «РЕЙС-305»;
  • Измерения расстояния до места повреждения волновым методом с помощью рефлектометра «РЕЙС-305» и узла связи по току УТ (приобретается отдельно);
  • Генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа;

Аппарат не является испытательным оборудованием и не подлежит аттестации согласно ГОСТ Р 8.568-97.

Аппарат не является средством измерения, в поверке не нуждается.

Все оборудование производимое нашем предприятием калибруется с применением ЭТАЛОННОЙ ИЗМЕРИТЕЛЬНОЙ СИСТЕМЫ ИС-100э в составе эталонного делителя напряжения ДН-100э (регистрационный номер в Госреестре №54883-13) и измерителя постоянных и переменных напряжений ИПН-2э (регистрационный номер в Госреестре №26301-14).


Срок поверки ИС-100э до 16 июня 2021 года.




Технические характеристики

Напряжение питания 220В/50Гц
Максимальная потребляемая мощность 3кВА
Диапазоны регулировки выходного напряжения 0...3кВ
0...6кВ
Максимальная запасаемая энергия >=2000Дж
Период следования импульсов в автоматическом режиме 3сек и 6сек
Масса и габаритные размеры блока управления БУ АВИ-6-2

50кг
550 х 445 х 450 (мм)
Масса и габаритные размеры блока высоковольтного БВ АВИ-6-2

40кг
550 х 445 х 470 (мм)

Габаритные размеры в рабочем состоянии        550 х 445 х 860 (мм)


Комплект поставки



   Наименование

     Количество

Блок управления БУ АВИ-6-2

        1

Блок высоковольтный БВ АВИ-6-2

        1

Кабель питания

        1

Кабель соединительный межблочный

        1

Провод заземления

        1

Кабель соединительный высоковольтный

      6 метров

Струбцины

        3

Панель защитная

        1

Паспорт

        1

Рефлектометр «РЕЙС-305

     при заказе

Узел связи по току УТ

     при заказе

Приемник акустический ПП-500К с датчиком АД-500

     при заказе

Комплект тележек (2 штуки)

     При заказе



В НАЛИЧИИ.
