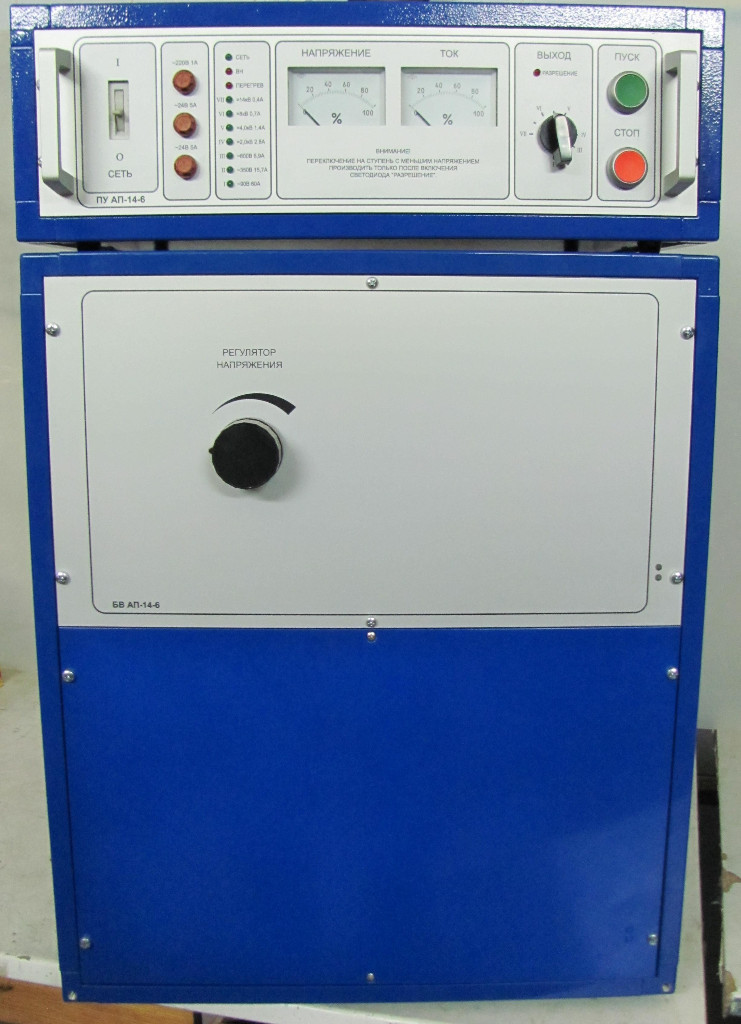

Аппарат прожига АП-14-6

Назначение

Аппарат прожига АП-14-6 предназначен для преобразования высокоомных повреждений силовых кабелей с бумажно-масляной изоляцией, имеющих неустойчивый характер, в низкоомные устойчивые повреждения («прожигание» поврежденной изоляции), что позволяет однозначно определять место повреждения различными методами. Выполнен по «классической» многоступенчатой схеме и рассчитан для установки в электротехническую лабораторию.

Аппарат не является испытательным оборудованием и не подлежит аттестации согласно ГОСТ Р 8.568-97.

Аппарат не является средством измерения, в поверке не нуждается.

Все оборудование производимое нашем предприятием калибруется с применением ЭТАЛОННОЙ ИЗМЕРИТЕЛЬНОЙ СИСТЕМЫ ИС-100э в составе эталонного делителя напряжения ДН-100э (регистрационный номер в Госреестре №54883-13) и измерителя постоянных и переменных напряжений ИПН-2э (регистрационный номер в Госреестре №26301-14).

Срок поверки ИС-100э до 16 июня 2021 года.

Технические характеристики

Напряжение питания

220±22В/50Гц

Максимальная потребляемая мощность

6кВА

Максимальны выходное напряжение постоянного тока

16кВамплит

Максимальны выходной переменный ток

60А

Количество ступеней постоянного тока

4

Количество ступеней переменного тока

3

Максимальное время непрерывной работы

2 часа

Масса и габаритные размеры пульта управления ПУ АП-14-6

13кг
520 х 180 х 460 (мм)

Масса и габаритные размеры блока высоковольтного БВ АП-14-6

97кг
520 х 630 х 800 (мм)

Масса и габаритные размеры ограничителя потребляемой мощности ОПМ

22кг
420 х 180 х 210 (мм)

Комплект поставки



№

п/п

   Наименование

Количество

Примечание

1.

 Пульт управления ПУ АП-14-6

1



2.

 Блок высоковольтный БВ АП-14-6

1



3.

 Ограничитель ОПМ-25

1



4.

 Кабель питания (разъем)

1

5 метров

5.

 Кабель соединительный межблочный

2

3 метра

6.

 Провод заземления

3

5 метров

7.

 Провод соединительный ОПМ — БВ АП

2

1 метр

8.

 Тележка

1

при заказе

9.

 Паспорт

1



В НАЛИЧИИ.

Стоимость, срок изготовления и поставки АП-14-6 Вы можете узнать отправив запрос на электронный адрес нашего

предприятия svt97@mail.ru

или заполнив форму ниже:

Введите электронную почту

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Мощный и надежный аппарат с "сухим" высоковольтным трансформатором, который подтвердил свою эффективность в процессе эксплуатации.

Переключение ступеней:  безразрывное - для VII ÷ IV ступеней и с минимальным разрывом для III ÷ I ступеней, то есть фактически – 10 ступеней.

Для исключения случаев «потери дуги», при переключении ступеней, имеет систему подсказки (индикация «РАЗРЕШЕНИЕ»), позволяющую оператору гарантировано поддерживать процесс прожигания до необходимого значения пробивного напряжения.

Выходной ток 60А аппарат обеспечивает на конце соединительного кабеля длиной 50м сечением 6мм2.

Одинаковые габаритные размеры с аппаратом АВИ-32-2 для удобства монтажа в электротехническую лабораторию.





УСЛОВИЯ ПРИМЕНЕНИЯ

Аппарат может эксплуатироваться в не отапливаемых помещениях или под навесом при следующих условиях:

  • температура окружающей среды от -30оС до +40оС;
  • относительная влажность до 80% при температуре +25оС;
  • атмосферное давление 530÷800 мм рт. ст.
